PCB线路板有很多层,该如何决定PCB电路板的层数?
返回列表 来源: 发布日期: 2020.09.19

PCB线路板有很多层,该如何决定PCB电路板的层数?很多人都知道pcb线路板有很多层,但是却不知道采购时应该选择多少层,下面列举了几个影响线路板层数的因素:

1、用途

将在哪里使用PCB?如前所述,PCB用于各种类型的简单到复杂的电子设备中。因此,必须弄清您的应用程序是具有最小功能还是复杂功能。


2、所需信号类型

您知道印刷电路板也用于微波应用吗?层数的选择还取决于它们需要传送的信号类型。信号分为高频,低频,地面或电源。对于需要多信号处理的应用,您将需要多层PCB。这些电路可能需要不同的接地和隔离。

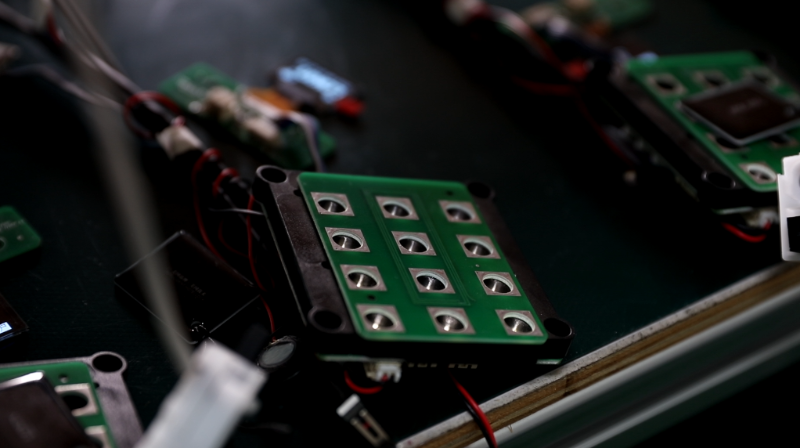

pcb线路板

3、通孔类型

通孔的选择是另一个要考虑的重要因素。如果您选择掩埋过孔,则可能需要更多的内部层。因此,您可以相应地满足多层需求。


4、所需的信号层的密度和数量

PCB层的确定还基于两个重要因素-信号层和引脚密度。PCB中的层数随着引脚密度的降低而增加。引脚密度为1.0。例如,引脚密度为1将需要2个信号层。但是,引脚密度<0.2可能需要10层或更多。

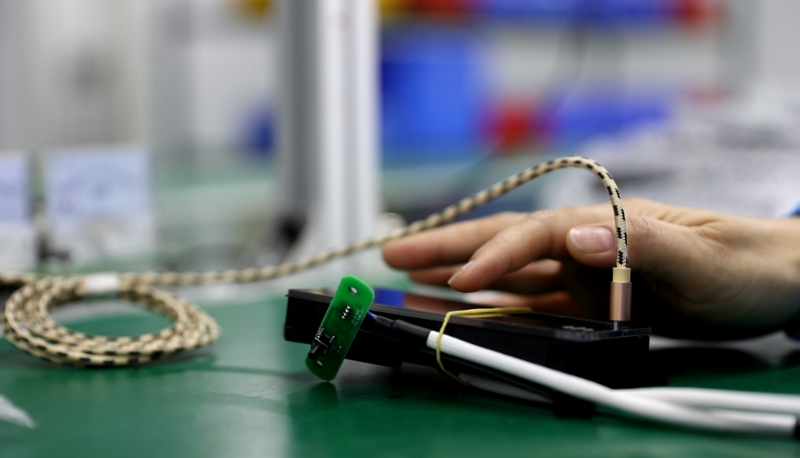

pcb线路板

5、所需平面数

 PCB中的电源和接地平面有助于降低EMI以及屏蔽信号层。因此,层的选择将再次取决于所需平面的数量。

6、制造成本

尽管是主要要求,但它是选择1-20层PCB设计中的层数的决定因素之一。PCB制造的成本取决于多层。多层PCB比单层PCB更昂贵。制造成本将在很大程度上取决于上述要求。
