智能锁电路板线路图怎么看?
返回列表 来源: 发布日期: 2020.03.26

要想快速学习电路图,首先我们要知道电路由电源、负载和中间环节组成。用不同元器件来完成不同的电路功能,在电力系统中的电路可对电能进行传输、分配和转换;在电子技术中的电路可对电信号进行传递、变换、储存和处理。


首先我们必须要熟悉并且能够记住简单的常见的元器件的代表符号,这能够更快速的理解电路的功能;同时我们要能够知道各个元器件的功能和他们之间互相组合能够完成的功能,以及一些常见的基础电路图,比如电容是一种容纳电荷的器件,二极管是一种具有单向传导电流的电子器件,三极管的主要作用是电流放大,在电路中常用Q表示。


在一些电子元件较多和电路较为复杂的电路图中,我们一定要有方式方法去读,才能又快又准确的理解电路图的意思。整体的思路是在拿到大电路图时,首先要把它逐级分解开,然后一级一级分析弄懂它的原理,最后再全面综合。

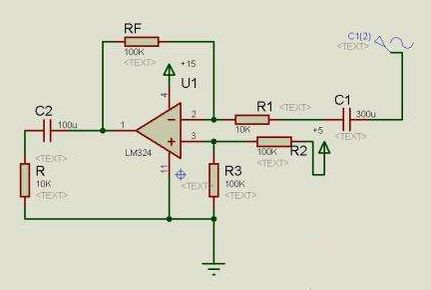

以放大电路图为例子来说明

75f794f2ad4260913bd196a260577fa


① 在逐级分析时要区分开主要元器件和辅助元器件。放大器中使用的辅助元器件很多,如偏置电路中的温度补偿元件,稳压稳流元器件,防止自激振荡的防振元件、去耦元件,保护电路中的保护元件等。


② 在分析中最主要和困难的是反馈的分析,要能找出反馈通路,判断反馈的极性和类型,特别是多级放大器,往往以后级将负反馈加到前级,因此更要细致分析。


③ 一般低频放大器常用 RC 耦合方式;高频放大器则常常是和 LC 调谐电路有关的,或是用单调谐或是用双调谐电路,而且电路里使用的电容器容量一般也比较小。


④ 注意晶体管和电源的极性,放大器中常常使用双电源,这是放大电路的特殊性。
