科普篇丨智能锁电子线路板上的电子元件字母代表含义
返回列表 来源: 发布日期: 2020.03.26

Rx是电阻,在电路图里有很多电阻,按序号排,R1,R2...

Cx是无极性电容,电源输入端抗干扰电容

IC集成电路模块

Ux是IC(集成电路元件)

Kx是不同厂商的元件库定义不同

Tx是测试点(工厂测试用)

Spk1是Speaker(蜂鸣器,喇叭)

Qx是三极管

Jx是Jack(比如Audio Jack)

Y1不同厂商的元件库定义不同

此外,还有CEx-电解电容,CNx-排容(好几个电容在一起),RNx-排阻,CONx-连接器,Dx-Diode(二极管),Hx-孔,JPx-Jumper,Lx-电感/磁珠,LEDx-发光二极管,Xx-晶振。

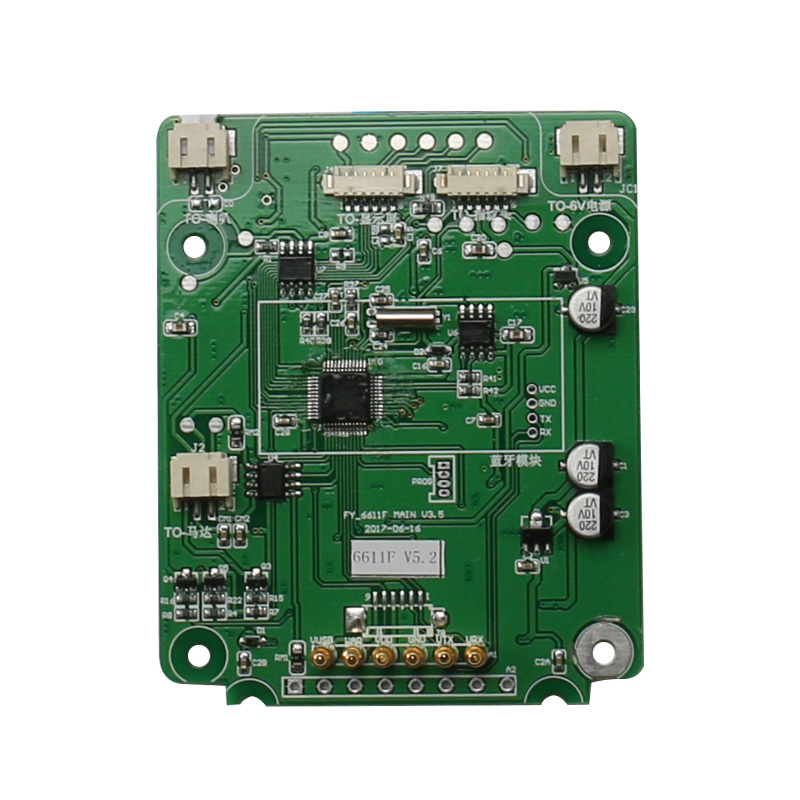

6611主板
